Якщо ви обробляєте великі важкі деталі, ви, ймовірно, стикалися з такими проблемами, як погана жорсткість, вібрація та нестабільна точність-, особливо під час роботи з глибокими отворами чи складними конструкціями. Часте переміщення та обмежена потужність машини можуть уповільнити вашу роботу та збільшити витрати.
Для вирішення цих проблем побудований горизонтально-розточувальний стан. Це дає вам міцність, стабільність і точність, необхідні для роботи з вимогливими деталями з меншою кількістю налаштувань і кращими результатами.
У цьому посібнику ви швидко зрозумієте ключові переваги горизонтально-розточних фрез і як вибрати правильне рішення для ваших потреб обробки.

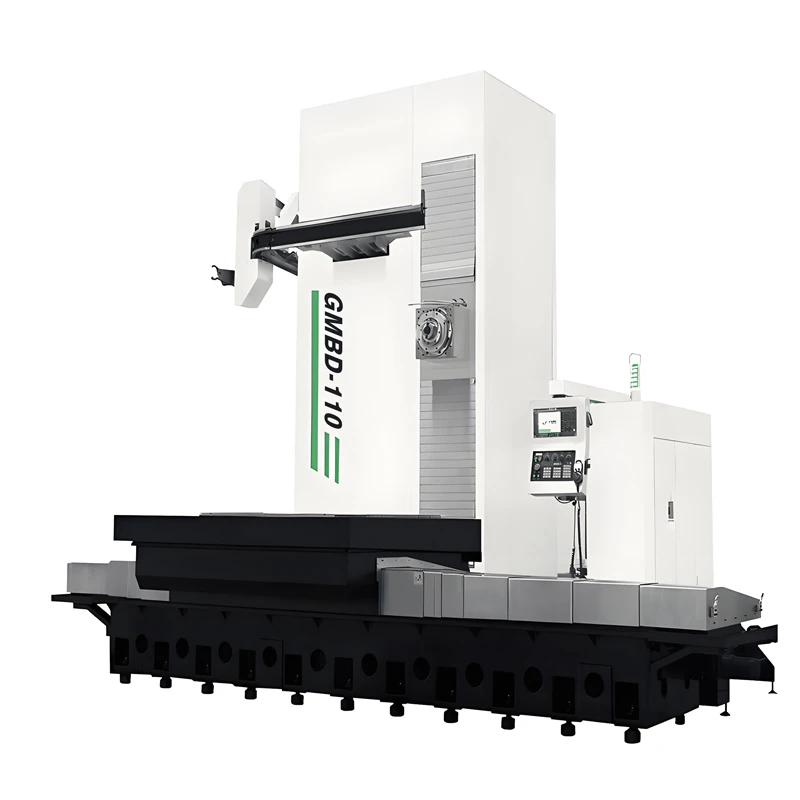

Що таке горизонтально-розточувальний стан?
Горизонтально-розточувальний станок (HBM) – це верстат, призначений для обробки великих, важких і складних деталей-, особливо коли потрібне точне розточування, свердління та фрезерування в одній установці.
Його відмінність полягає в горизонтальному шпинделі з висувною розточувальною штангою. Це дає змогу проникати глибоко в заготовку, зберігаючи стабільність і точність-, із якою стандартні машини часто мають проблеми.
За допомогою горизонтально-розточувальної фрези ви можете:
Обробляйте глибокі отвори з високою точністю
Працюйте з великими та важкими компонентами без переміщення
Виконайте кілька облич за одну установку
Залежно від ваших виробничих потреб ви зазвичай побачите три основні типи:
Тип столу – ідеально підходить для середніх і великих деталей із гнучким розташуванням
Тип підлоги – призначений для над-великих і важких деталей
Горизонтально-розточувальний станок з ЧПУ – забезпечує вищу автоматизацію, точність і ефективність
Коротше кажучи, якщо ваша робота пов’язана з розміром, вагою або глибокою обробкою, горизонтально-розточувальний верстат надасть вам контроль і стабільність, необхідні для отримання стабільних результатів.
Основні переваги горизонтально-розточувального станка
Коли ви обробляєте великі або складні деталі, обмеження стандартних машин стають очевидними. Агоризонтально-розточувальний станпризначений для забезпечення більшої стабільності, кращої точності та вищої ефективності у складних програмах.
Надзвичайна жорсткість для важкої-обробки
Якщо вам потрібно видалити велику кількість матеріалу або вирізати міцні заготовки, жорсткість має вирішальне значення. Горизонтально-розточувальна фреза використовує міцну-конструкцію, щоб утримувати машину стабільною під час різання.
Ви можете виконувати важке різання з меншою вібрацією, підтримувати стабільну точність і досягати кращої якості поверхні. У той же час знос інструменту зменшується, що допомагає контролювати загальні витрати на обробку.
Неперевершена точність для глибокого розточування отворів
Обробка глибоких отворів є однією з найбільших проблем у обробці з ЧПУ. За допомогою горизонтально-розточної фрези висувний шпиндель дозволяє охопити глибокі внутрішні елементи, зберігаючи центрування.
Це означає, що ви можете контролювати прямолінійність отворів, зменшувати відхилення та досягати вищої точності внутрішніх операцій обробки, які є складними для інших верстатів.
Ідеально підходить для великих і важких заготовок
Робота з великими заготовками часто призводить до тривалого часу налаштування та помилок позиціонування. Горизонтальний розточувальний стан дозволяє обробляти великі та важкі компоненти безпосередньо з мінімальним переміщенням.
Ви можете зменшити ручне оброблення, підвищити безпеку та зберегти стабільність та ефективність процесу обробки.
Багато-обробка торців в одній установці
Пере-затискання великих деталей не лише витрачає час, але й впливає на точність. Завдяки поворотному столу та горизонтальній структурі ви можете виконати багато-обробку за допомогою однієї установки.
Це допомагає підтримувати кращу точність позиціонування між поверхнями, скорочуючи час налаштування та покращуючи загальну ефективність.
Висока гнучкість для складних деталей
Горизонтально-розточувальний станок дозволяє виконувати декілька задач обробки на одному верстаті. Ви можете виконувати розточування, фрезерування, свердління та нарізування різьби без перенесення заготовки.
Ця гнучкість особливо корисна при роботі зі складними деталями, які потребують кількох операцій і точної координації.
Скорочений час налаштування та вища продуктивність
Кожне додаткове налаштування збільшує час виробництва та ризик помилки. Зменшуючи кількість налаштувань, горизонтально-розточувальний стан допомагає оптимізувати робочий процес.
Ви можете скоротити цикли обробки, покращити використання машини та підвищити загальну ефективність виробництва.
Горизонтальний розточувальний стан проти горизонтального обробного центру
Вибираючи між горизонтально-розточним фрезою та горизонтальним обробним центром, головне не в тому, який з них кращий, а в тому, який з них підходить для вашого застосування.
|
Особливість |
Горизонтально-розточувальний стан |
Горизонтальний обробний центр |
|
Розмір заготовки |
Великі, важкі частини |
Деталі-середнього розміру |
|
Тип різання |
Важке-різання |
Високо{0}}швидкісна обробка |
|
Структура шпинделя |
Висувний розточувальний шпиндель |
Фіксований шпиндель |
|
Фокус обробки |
Глибокі отвори, вирівнювання |
Поверхнева, контурна обробка |
|
Налаштування |
Менше налаштувань для великих деталей |
Швидше для серійного виробництва |
|
Типове використання |
Енергетика, суднобудування, важке обладнання |
Автомобілебудування, 3С, загальне виробництво |
Коли варто вибрати горизонтально-розточувальний стан
Якщо ваше виробництво передбачає-великомасштабні або важкі компоненти, горизонтально-розточувальний станок надасть вам стабільність і доступність, які не можуть забезпечити інші машини.
Ви отримаєте більше користі від цієї машини, коли:
Ваші частини великі, важкі або їх важко переміщати
Вам потрібна обробка глибоких отворів з високою точністю
Ваш процес вимагає сильної жорсткості та важкого різання
Ви хочете зменшити перепозиціонування заготовок великого розміру
У цих випадках використання стандартного обробного центру може призвести до вібрації, обмеженого охоплення та нестабільної точності.
Коли горизонтальний обробний центр має більше сенсу
Горизонтальний обробний центр краще підходить для швидкості та ефективності серійного виробництва.
Ви отримаєте кращі результати, якщо:
Ваші деталі середнього-розміру та повторювані
Ви зосереджені на високій-швидкісній обробці та тривалості циклу
Ваше виробництво передбачає масове виробництво або автоматизацію
Вам потрібна швидка зміна інструментів і висока продуктивність
Для цих застосувань горизонтальний обробний центр допомагає підвищити продуктивність.
Як зробити правильний вибір
Вам не потрібна найсучасніша машина-вам потрібна правильна для вашої роботи.
Якщо вашим пріоритетом є розмір, міцність і можливість глибокої обробки, кращим вибором стане горизонтально-розточувальний фрез.
Якщо ви зосереджені на швидкості, об’ємі та ефективності менших деталей, горизонтальний обробний центр забезпечить кращі результати.
Вибір на основі ваших фактичних виробничих потреб допоможе уникнути непотрібних витрат і підвищити -ефективність у довгостроковій перспективі.
Горизонтально-розточувальний стан
Горизонтальний обробний центр
Типове застосування горизонтально-розточувальних станів
Якщо ваше виробництво включає великі компоненти, глибокі внутрішні деталі або важку-обробку, горизонтально-розточувальний станок стане практичним рішенням для багатьох галузей.
Енергетичне та енергетичне обладнання
У цій галузі ви часто маєте справу з великими,-вартісними компонентами, які потребують як міцності, так і точності. Горизонтально-розточувальний стан дозволяє обробляти такі деталі, як корпуси турбін, основи генераторів і корпуси клапанів зі стабільною точністю.
Ви можете обробляти важкі матеріали та підтримувати вирівнювання в критичних зонах, що важливо для продуктивності та надійності.
Виробництво важкого машинобудування
Під час виробництва рам машин, коробок передач і структурних компонентів розмір і жорсткість є ключовими проблемами. Горизонтально-розточувальний стан дає вам можливість обробляти великі деталі за меншу кількість установок.
Це допомагає підтримувати точність розмірів, одночасно підвищуючи ефективність під час важких -операцій механічної обробки.
Суднобудівна промисловість
Суднобудування вимагає механічної обробки великих конструктивних деталей, які важко переміщати та позиціонувати. За допомогою горизонтально-розточувального верстату ви можете ефективніше обробляти блоки двигунів, великі плити та з’єднувальні конструкції.
Ви скорочуєте час обробки та покращуєте стабільність обробки, особливо під час роботи з великими компонентами.
Аерокосмічна промисловість і оборона
В аерокосмічній галузі великі конструкційні компоненти часто вимагають точного розточування та багато{0}}обробки. Горизонтальна розточувальна фреза дозволяє підтримувати точність у складних геометріях.
Ви можете працювати з критичними деталями, де центрування та точність безпосередньо впливають на безпеку та продуктивність.
Гірничо-металургійна промисловість
Обладнання, що використовується в гірничодобувній промисловості та металургії, як правило, велике, важке та працює в суворих умовах. Такі компоненти, як корпуси обладнання та опорні конструкції, вимагають довговічної механічної обробки.
Горизонтальна розточувальна фреза забезпечує жорсткість і здатність різання, необхідні для надійної обробки цих деталей.
Як правильно вибрати горизонтально-розточувальний стан
Вибір правильної машини – це не те, щоб отримати найдосконалішу модель-а лише те, щоб вона відповідала вашим фактичним виробничим потребам. Якщо ви зробите неправильний вибір, ви можете зіткнутися з низькою ефективністю, проблемами з точністю або непотрібними витратами.
Розмір і вага заготовки
Почніть із основ-вашого розміру та ваги деталей.
Ви повинні переконатися, що машина може виконувати:
Максимальні розміри вашої заготовки
Загальна вага на столі або плиті підлоги
Якщо ваші деталі великого розміру або надзвичайно важкі, зазвичай кращим варіантом є розточувальний стан підлогового типу. Вибір занадто маленької машини обмежить ваші можливості та ускладнить налаштування.
Необхідні точність і допуск
Не всі програми вимагають однакового рівня точності.
Якщо ваша робота передбачає:
Обробка глибоких отворів
Високі вимоги до вирівнювання
Жорсткі допуски
Вам слід зосередитися на верстатах із кращою точністю шпинделя, стабільною структурою та додатковими функціями, такими як лінійні ваги.
Тип і конфігурація машини
Різні конфігурації розроблені для різних застосувань.
Ви повинні враховувати:
Тип столу проти типу підлоги
Розмір шпинделя та можливість розширення
Діапазон ходу (осі X, Y, Z)
Вибір правильної конфігурації гарантує, що ваша машина відповідає вашим завданням обробки без надмірних-інвестувань у непотрібні функції.
Ефективність і автоматизація виробництва
Якщо ви хочете підвищити продуктивність, дивіться не тільки на базові можливості обробки.
Ви можете розглянути:
Автоматичні пристрої для зміни інструменту
Продуктивність системи ЧПК
Поворотні столи для багатосторонньої-обробки
Ці функції допомагають зменшити ручну роботу та скоротити цикли обробки, особливо під час повторюваних або складних операцій.
Заводські можливості та підтримка
Сама машина є лише частиною рішення. Здатності постачальника не менш важливі.
Ви повинні оцінити:
Виробничий досвід
Процес контролю якості
Технічна підтримка та відповідь сервісу
Надійний постачальник допоможе вам уникнути простоїв і забезпечить -тривалу продуктивність.
Вибір правильного горизонтально-розточувального станка означає узгодження верстату з вашим розміром деталі, вимогами до точності та виробничими цілями. Коли ці фактори збігаються, ви отримаєте кращу ефективність, більш стабільну обробку та більшу віддачу від інвестицій.
поширені запитання
Для чого в основному використовується горизонтально-розточувальний стан?
Горизонтально-розточувальна фреза в основному використовується для обробки великих, важких і складних деталей, особливо коли потрібно глибоке розточування отворів, точне вирівнювання або багатостороння -обробка. Його зазвичай використовують, коли стандартні машини не можуть забезпечити достатню жорсткість або радіус дії.
Яка різниця між розточуванням і фрезеруванням?
Розточування використовується для збільшення або обробки внутрішніх отворів з високою точністю, особливо глибоких або вирівняних отворів. Фрезерування зосереджено на різанні зовнішніх поверхонь, пазів і контурів. Горизонтально-розточувальний фрез поєднує в собі обидва, але його сила полягає у внутрішній обробці.
Чи підходить горизонтально-розточувальний станок для дрібних деталей?
Це не ідеальний вибір для дрібних деталей. Якщо ваші деталі малі або потребують високо{1}}швидкісного серійного виробництва, горизонтальний обробний центр забезпечить кращу ефективність і нижчу вартість.
Наскільки точна горизонтально-розточувальна фреза?
Горизонтальна розточувальна фреза може досягти високої точності обробки глибоких отворів і вирівнювання, особливо великих деталей. Його жорстка структура та висувний шпиндель допомагають підтримувати стабільність там, де інші машини можуть мати проблеми.
Які галузі найбільше виграють від горизонтально-розточувальних верстатів?
Найбільше виграють галузі, які обробляють великі та важкі компоненти, наприклад:
Енергетичне та енергетичне обладнання
Виробництво важкого машинобудування
Суднобудування
Гірничо-металургійна промисловість
Ці програми вимагають як розміру, так і стабільності обробки.
Як вибрати між горизонтально-розточувальним станком і горизонтальним обробним центром?
Якщо ваші деталі великі, важкі або вимагають глибокої точності отворів, кращим вибором стане горизонтально-розточувальний фрез. Якщо ви зосереджені на менших деталях, високо-швидкісній обробці та серійному виробництві, горизонтальний обробний центр буде більш ефективним.
Висновок
Якщо ви обробляєте великі або важкі деталі, вибір неправильного обладнання коштуватиме вам часу, точності та ефективності. Горизонтально-розточувальний станок забезпечує стабільність, можливість глибокої обробки та багато-обробку, необхідні для виконання складних завдань із меншою кількістю налаштувань і більш надійними результатами.
Справжня перевага полягає в підборі машини до вашої програми. Якщо ваше виробництво включає великі компоненти або точне{1}}критичне розточування, правильне налаштування може значно підвищити як продуктивність, так і якість деталей-якщо ви прагнете оптимізувати своє рішення для обробки, ви завжди можете звернутися до GreatCNC, щоб дослідити конфігурацію, яка точно відповідає вашим вимогам.
